Stacionární koncový stupeň s GU-81 pro pásma 14 - 28 MHz

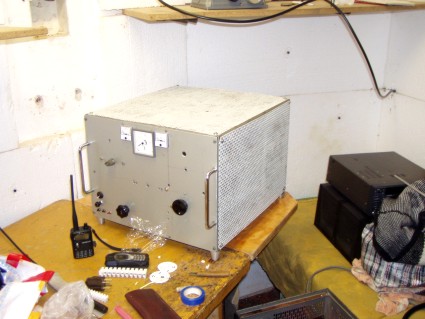

	Tento koncový stupeň je dost atipický. Lampa GU-81 je vhodná spíše na dolni pásma. Já jsem v tu chvíli potřeboval naopak pásma 14 - 28 Mhz. Provedení anodového obvodu je problematické, ale kW to dá na všech horních pásmech.   Je to ale monstrum. Propojení zdroje a PA je napevno Uvádím to zde pouze pro zajímavost.

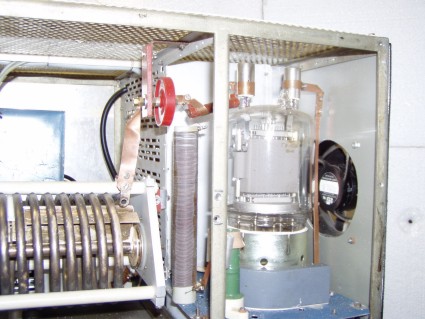

	Protože anodové napětí je zde asi 4 kV, vychází anodová impedance velmi vysoká. Aby se dalo vyladit v pásmu 28 musí se omezit kapacity na minimum. C1 tam vůbec není, rovnou robustní roler a za ním C2. Ladění obvodu je ostré, je tu vysoké Q anodového obvodu. Když pominu účinnost přenosu je tu alespoň dobré potlačení nežádoucích produktů.

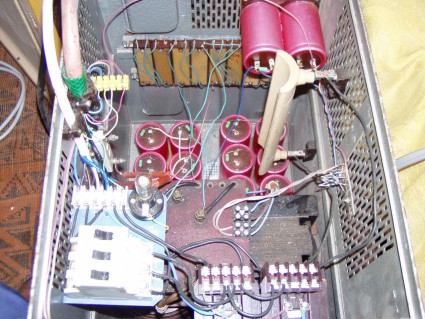

	Zdroj je koncipován na 2x 400/230V tedy na dvě fáze. Ale chtělo by to lepší trafo, toto při odběru 1A klesá z 4 na 3kV Je pravda, že tento PA nepoužívám v paneláku i když zde motorový proud je a dostatečně dimenzovaný. Mám zde 600W s 2xRE-125

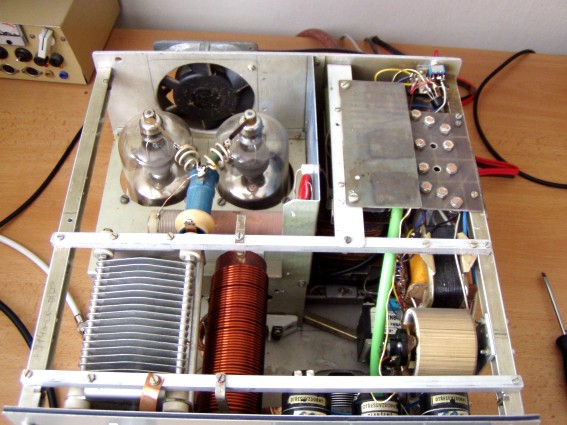

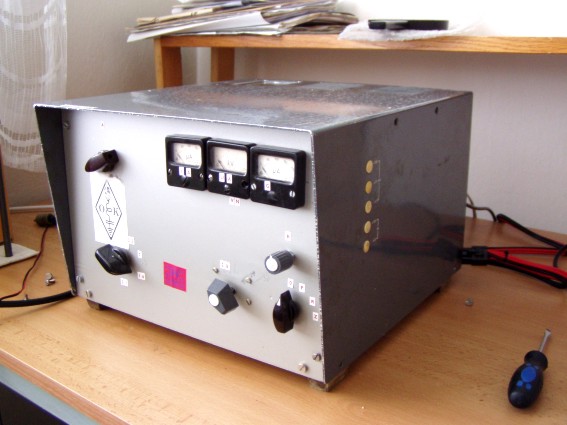

	Zde je ukázka mého koncového stupně s 2xRE125 který dá asi 600W. Je to menší stroj vhodný do paneláku. Má oddělený zdroj a ani jedna bedna není příliš těžká. Takovýto výkon sice není moc, ale člověka to na pásmu trochu zviditelní.
	Provedení je v tomto případě klasické s buzením do katody při anodovém napětí 2,4kV.  I zde jsou trochu problémy na pásmu 28Mhz s anodovou kapacitou. Pracuje se již ze zcela otevřeným C1 zvláště na horním konci pásma
